개요

Oracle Database 11g Release 2의 설치에 대해 다룬다. 독립서버용 Grid Infrastructure와 같이 구성할 것이다. 오라클 11g의 또다른 특징인 Oracle Real Application Clusters One Node설치는 이 문서에서 다루지 않는다.
윈디하나의 솔라나라: Oracle 10g R2, 윈디하나의 솔라나라: Oracle 10g R2 RAC의 내용을 이해하고 있으면 아래의 글을 이해하기 어렵지 않을 것이다. 내용이 크게 다른 것은 아니다. 오라클 11g는 현재 솔라리스 64bit 만 지원하기 때문에 문서는 솔라리스 10 x64 용으로 작성되었다.
Oracle 11g R2에 와서는 Oracle ASM이 향상되었다. 예전엔 데이터베이스의 일부로 볼 수 있었지만, 지금은 클러스터의 일부로 보게 된다. ASM은 클러스터링과 관련된 저장기능을 제공해 준다.
설치하기 위해 필요한 공간이 많다. 필자의 경우 예전엔 40GB하드 디스크에도 설치할 수 있었지만, 지금은 60GB하드디스크는 필요하다. 특히 가상화 소프트에어를 사용한다면 디스크 용량을 충분히 주어야 한다.
메모리도 ASM에 1.5GB, Database에 1GB가 최소 용량이다. Solaris 10에서 1GB정도 필요하니, 결과적으로 4GB이상 필요하다.
이 문서에서는 아래와 같이 설치한다.
- 단일 시스템
- 저장 장치로 ASM을 사용
- ASM을 사용하기 위해 Oracle Grid Infrastructure를 독립 서버용으로 설치
- ASM에서 사용할 RAW장치를 위해 솔라리스10 ZFS에서 RAW 볼륨 설정
설치 필요 조건
- 64bit CPU
- 60GiB이상의 저장장치(Solaris 10GiB, SWAP: 8GiB, ASM Data: 8GiB, Oracle Grid Infrastructure: 4GiB, Oracle Database: 5GiB, Oracle Install File: 10GiB)
- 4GiB이상의 메모리(ASM: 1.5GiB, Database: 1GiB, Solaris, ZFS: 1GiB)

준비

시스템 설정

커널 파라메터(최대 프로세스 및 ZFS 캐시 크기 수정) 수정 및 스왑 공간 확인(스왑공간으로 4GB이상 할당) 예제에서는 ZFS캐시를 256MB로 제한했다.

root@wl ~ # vi /etc/system
...
set max_nprocs = 30000
set zfs:zfs_arc_max = 268435456
set noexec_user_stack = 1
root@wl ~ # swap -s
총: 458220k 바이트 할당 + 76512k 예약 = 534732k 사용, 2453900k 사용 가능
root@wl ~ # zfs set volsize=8g rpool/swap
root@wl ~ # sync
root@wl ~ # shutdown -y -i 6 -g 0

재시작한 후 아래와 같이 프로젝트를 설정한다.

root@wl ~ # projadd -p 101 -c "Resources for Oracle" group.dba
root@wl ~ # projmod -sK "project.max-shm-memory=(privileged,4G,deny)" group.dba
root@wl ~ # projmod -sK "project.max-sem-ids=(privileged,100,deny)" group.dba
root@wl ~ # projmod -sK "project.max-shm-ids=(privileged,100,deny)" group.dba
root@wl ~ # projmod -sK "project.max-sem-nsems=(privileged,256,deny)" group.dba
root@wl ~ # projmod -sK "process.max-file-descriptor=(priv,65536,deny)" group.dba
root@wl ~ # projects -l group.dba
group.dba
        projid : 101
        comment: ""
        users  : (none)
        groups : (none)
        attribs: process.max-file-descriptor=(priv,65536,deny)
                 project.max-sem-ids=(privileged,100,deny)
                 project.max-sem-nsems=(privileged,256,deny)
                 project.max-shm-ids=(privileged,100,deny)
                 project.max-shm-memory=(privileged,4294967296,deny)

오라클 계정

오라클 설치와 실행을 위한 그룹과 계정을 생성하고 환경변수를 설정한다.

root@wl ~ # groupadd -g 202 oinstall
root@wl ~ # groupadd -g 201 dba
root@wl ~ # groupadd -g 203 oper
root@wl ~ # groupadd -g 204 asmadmin
root@wl ~ # groupadd -g 205 asmdba
root@wl ~ # groupadd -g 206 asmoper
root@wl ~ # useradd -d /export/home/oracle -g oinstall -G dba,oper,asmadmin,asmdba,asmoper -m -u 201 -s /bin/bash -K project=group.dba oracle
root@wl ~ # passwd oracle
root@wl ~ # mkdir -p /oracle/database/oracle
root@wl ~ # mkdir    /oracle/database/oracleasm
root@wl ~ # chown -R oracle:oinstall /oracle/database
root@wl ~ # chmod -R 775 /oracle/database
root@wl ~ # chmod -R 770 /oracle/database/oracleasm
root@wl ~ # su - oracle
oracle@wl ~ $ vi .profile
ulimit -n 65536
ulimit -s 32768
DISPLAY=:0.0; export DISPLAY
ORACLE_BASE=/oracle/database/oracle; export ORACLE_BASE
ORACLE_SID=orcl; export ORACLE_SID
NLS_LANG=Korean_Korea.AL32UTF8; export NLS_LANG
if [ -x /usr/local/bin/dbhome ]; then
	TMPHOME=`/usr/local/bin/dbhome $ORACLE_SID`;
	if [ "$?" == "0" ]; then
		ORACLE_HOME="$TMPHOME"; export ORACLE_HOME;
		PATH=$PATH:$ORACLE_HOME/bin; export PATH
		LD_LIBRARY_PATH=$LD_LIBRARY_PATH:$ORACLE_HOME/lib
	fi
fi
oracle@wl ~ $ . .profile
oracle@wl ~ $ ulimit -t -f -d -s -n -v
cpu time             (seconds, -t) unlimited
file size             (blocks, -f) unlimited
data seg size         (kbytes, -d) unlimited
stack size            (kbytes, -s) 32768
open files                    (-n) 65536
virtual memory        (kbytes, -v) unlimited

ASM 저장소

ASM용 데이터는 RAW저장장치나 NAS장치에만 저장할 수 있다. 아래에 나와있는 방법 중 한가지를 사용하면 된다. 필자는 ZFS를 사용하고 있기 때문에 세번째 방법을 사용했다.

ASM용으로 별도의 디스크가 있으면 파티션을 나눈 후, ASM에서 디스크를 지정하면 된다. 설치하기 전에 아래와 같이 ASM 인스톨러에서 디스크에 접근 할 수 있도록 권한을 지정해주자. 단일 노드에서 사용할때에는 최선의 방법이다. 아래의 예에서 c2t0d0는 디스크를 의미한다. 이 이름은 시스템마다 다르다. 솔라리스에서 디스크 레이아웃에 대한 자세한 설명은 윈디하나의 솔라나라: 디스크 관리를 읽어보자.
```
# chown oracle:oinstall /dev/rdsk/c2t0d0s0
# chmod 660             /dev/rdsk/c2t0d0s0
```
NAS의 경우 큰 파일을 생성해 놓으면 된다. 구체적인 방법은 윈디하나의 솔라나라: Oracle 10g R2 RAC - NFS용 서버 준비과 동일하다.

ZFS를 사용하고 있다면 볼륨을 생성하고 RAW 장치로 인식시켜 놓으면 된다.

root@wl ~ # zfs create -V 4g rpool/src_asm_disk1
root@wl ~ # zfs create -V 4g rpool/src_asm_disk2
root@wl ~ # ls -al /dev/zvol/rdsk/rpool/src_asm_disk[1-2]
lrwxrwxrwx   1 root     root          39  8월 22일  22:06 /dev/zvol/rdsk/rpool/src_asm_disk1 -> ../../../../devices/pseudo/zfs@0:3c,raw
lrwxrwxrwx   1 root     root          39  8월 22일  22:06 /dev/zvol/rdsk/rpool/src_asm_disk2 -> ../../../../devices/pseudo/zfs@0:4c,raw
root@wl ~ # ls -al /devices/pseudo/zfs@0:?c,raw
crw-------   1 root     sys      181,  3  8월 22일  22:06 /devices/pseudo/zfs@0:3c,raw
crw-------   1 root     sys      181,  4  8월 22일  22:06 /devices/pseudo/zfs@0:4c,raw

/dev/zvol/rdsk/rpool/src_asm_disk1같이 ZFS 경로를 사용해도 되지만, 여기서는 편의상 /oracle/database/oracleasm아래에 노드를 생성시켜 놓았다.

root@wl ~ # cd /oracle/database/oracleasm
root@wl /oracle/database/oracleasm # mknod asm_disk1 c 181 3
root@wl /oracle/database/oracleasm # mknod asm_disk2 c 181 4
root@wl /oracle/database/oracleasm # chown oracle:oinstall asm_*
root@wl /oracle/database/oracleasm # chmod 660 asm_*

여유 디스크도 NAS도 ZFS도 없는 상황인데 ASM으로 설치하려면, 솔라리스의 lofi(7d), mknod(1m) 를 이용해 파일을 RAW장치로 인식시킬 수 있다. (이 방법을 권장하지 않는다)

root@wl /oracle/database/oracleasm # mkfile 4g src_asm_disk1
root@wl /oracle/database/oracleasm # mkfile 4g src_asm_disk2
root@wl /oracle/database/oracleasm # lofiadm -a /oracle/database/oracleasm/src_asm_disk1 /dev/lofi/1
root@wl /oracle/database/oracleasm # lofiadm -a /oracle/database/oracleasm/src_asm_disk2 /dev/lofi/2
root@wl /oracle/database/oracleasm # lofiadm
Block Device             File
/dev/lofi/1              /oracle/database/oracleasm/src_asm_disk1
/dev/lofi/2              /oracle/database/oracleasm/src_asm_disk2
root@wl /oracle/database/oracleasm # ls -al /dev/lofi/*
lrwxrwxrwx   1 root     root          29  8월 15일  20:00 /dev/lofi/1 -> ../../devices/pseudo/lofi@0:1
lrwxrwxrwx   1 root     root          29  8월 15일  20:00 /dev/lofi/2 -> ../../devices/pseudo/lofi@0:2
root@wl /oracle/database/oracleasm # ls -l /devices/pseudo/lofi@0:[1-2]
brw-------   1 root     sys      144,  1  8월 15일  20:00 /devices/pseudo/lofi@0:1
brw-------   1 root     sys      144,  2  8월 15일  20:00 /devices/pseudo/lofi@0:2
root@wl /oracle/database/oracleasm # mknod asm_disk1 c 144 1
root@wl /oracle/database/oracleasm # mknod asm_disk1 c 144 2
root@wl /oracle/database/oracleasm # chown oracle:oinstall asm_*
root@wl /oracle/database/oracleasm # chmod 660 asm_*
root@wl /oracle/database/oracleasm # ls -al
...
crw-rw----   1 oracle   oinstall 144,  1  8월 16일  22:20 asm_disk1
crw-rw----   1 oracle   oinstall 144,  2  8월 16일  22:20 asm_disk2
-rw------T   1 root     root        4.0G  8월 16일  22:18 src_asm_disk1
-rw------T   1 root     root        4.0G  8월 16일  22:19 src_asm_disk2
root@wl /oracle/database/oracleasm #

다운로드 및 압축 해제

Oracle 11g for Solaris x64파일들을 받아 압축을 해제한다. Oracle Database Software Downloads에 가서 무료 가입 후 받을 수 있다.

root@wl ~/src/oracle # unzip ../solaris.x64_11gR2_database_1of2.zip
root@wl ~/src/oracle # unzip ../solaris.x64_11gR2_database_2of2.zip
root@wl ~/src/oracle # unzip ../solaris.x64_11gR2_grid.zip
root@wl ~/src/oracle # unzip ../solaris.x64_11gR2_examples.zip

X호스트 권한 해제
X호스트의 접근제어를 해제한다. runInstaller를 실행시키기 전에 반드시 해제 해놓아야 한다.
```
root@wl ~ # /usr/openwin/bin/xhost +
access control disabled, clients can connect from any host
root@wl ~ # su - oracle
oracle@wl ~ #
```

Oracle Grid Infrastructure 설치

oracle@wl /root/src/oracle/grid # ./runInstaller

잠시 기다리면 인스톨러가 실행된다.

[독립서버용 Oracle Grid Infrastructure 설치 및 구성]을 선택하고 [다음]을 클릭한다.

[다음]을 클릭한다.

[검색 경로를 변경]을 클릭해 /oracle/database/oracleasm/asm*을 입력한 후 확인을 클릭하면 디스크가 검색된다. 중복성을 [외부]로 선택하고, 검색된 디스크 두개를 모두 선택한다. [다음]을 클릭한다.

[이러한 계정에 동일한 비밀번호 사용]을 클릭하고 비밀번호를 지정한다. [다음]을 클릭한다.

[다음]을 클릭한다.

오라클 베이스에 /oracle/database/oracle을 선택하고, [다음]을 클릭한다.

[다음]을 클릭한다.

문제가 없다면 자동으로 다음으로 넘어간다.

[완료]을 클릭한다.

설치 중이다. root 계정으로 스크립트를 실행하라는 메시지가 나오면 아래와 같이 실행하자.

root@wl /oracle/database/oraInventory # ./orainstRoot.sh
다음 권한 변경 중/oracle/database/oraInventory.
그룹에 대한 읽기, 쓰기 권한을 추가하는 중입니다.
월드에 대한 읽기, 쓰기, 실행 권한을 제거하는 중입니다.

그룹 이름 변경 중 /oracle/database/oraInventory 대상 oinstall.
스크립트 실행이 완료되었습니다.
root@wl /oracle/database/oraInventory # cd ../oracle/product/11.2.0/grid/
root@wl /oracle/database/oracle/product/11.2.0/grid # ./root.sh
Running Oracle 11g root.sh script...

The following environment variables are set as:
ORACLE_OWNER= oracle
ORACLE_HOME= /oracle/database/oracle/product/11.2.0/grid

Enter the full pathname of the local bin directory: [/usr/local/bin]:
Copying dbhome to /usr/local/bin ...
Copying oraenv to /usr/local/bin ...
Copying coraenv to /usr/local/bin ...

Creating /var/opt/oracle/oratab file...
Entries will be added to the /var/opt/oracle/oratab file as needed by
Database Configuration Assistant when a database is created
Finished running generic part of root.sh script.
Now product-specific root actions will be performed.
2010-08-22 23:01:22: Checking for super user privileges
2010-08-22 23:01:22: User has super user privileges
2010-08-22 23:01:22: Parsing the host name
Using configuration parameter file: /oracle/database/oracle/product/11.2.0/grid/crs/install/crsconfig_params
Creating trace directory
LOCAL ADD MODE
Creating OCR keys for user 'oracle', privgrp 'oinstall'..
Operation successful.
CRS-4664: Node wl successfully pinned.
Adding daemon to inittab
CRS-4123: Oracle High Availability Services has been started.
ohasd is starting

wl 2010/08/22 23:01:57 /oracle/database/oracle/product/11.2.0/grid/cdata/wl/backup_20100822_230157.olr
Successfully configured Oracle Grid Infrastructure for a Standalone Server
Updating inventory properties for clusterware
Oracle Universal Installer 시작 중...

스왑 공간 확인 중: 500MB 이상이어야 합니다.. 실제 10985MB 성공
The inventory pointer is located at /var/opt/oracle/oraInst.loc
The inventory is located at /oracle/database/oraInventory
'UpdateNodeList'을(를) 성공했습니다.
root@wl /oracle/database/oracle/product/11.2.0/grid #

[닫기]를 클릭한다.

Oracle Database 설치

oracle@wl /root/src/oracle/database # ./runInstaller

잠시 기다리면 인스톨러가 실행된다.

[My Oracle Support]계정이 있는 경우 입력한다. 없다면 선택을 해지하고 [다음]을 클릭한다. (중요 보안 문제에 대한 알림을 받지 않겠느냐는 메시지에는 [예]를 클릭하자)

[데이터베이스 생성 및 구성]를 선택하고 [다음]을 클릭한다.

[서버 클래스]를 선택하고 [다음]을 클릭한다.

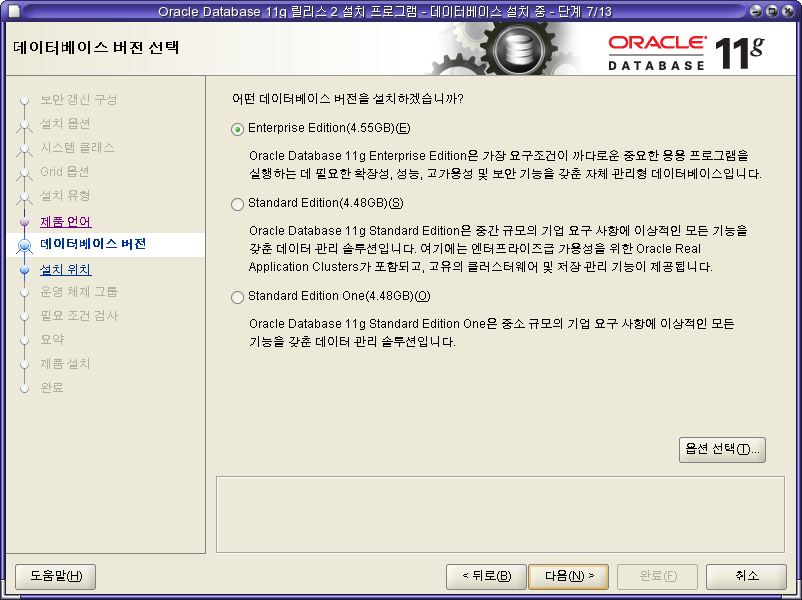

[다음]을 클릭한다.

[고급설치]를 선택하고 [다음]을 클릭한다.

[다음]을 클릭한다.

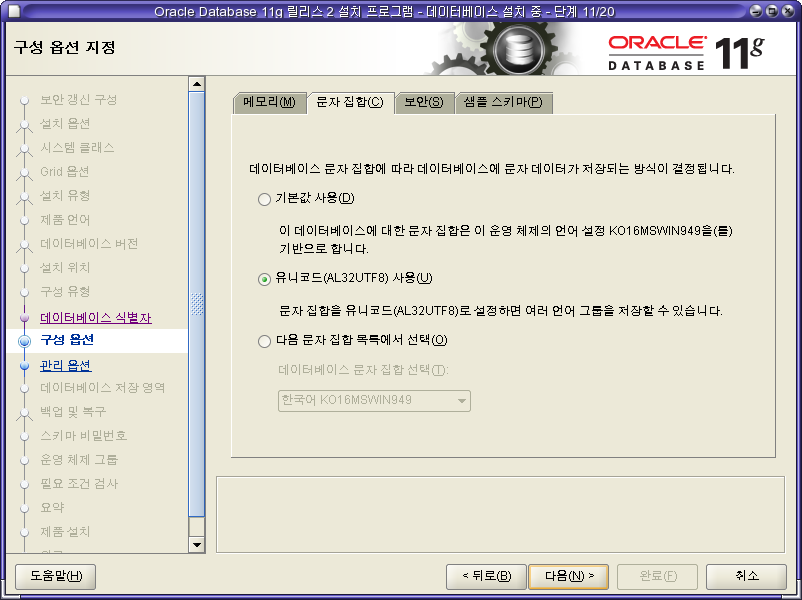

사용할 메모리 용량, 문자집합을 선택하고 [다음]을 클릭한다. 필자는 512MB, AL32UTF8로 정해주었으며 샘플 스키마 생성을 선택했다.

[다음]을 클릭한다.

Oracle Grid Infrastructure 설치시 지정한 암호를 입력하고 [다음]을 클릭한다.

[다음]을 클릭한다.

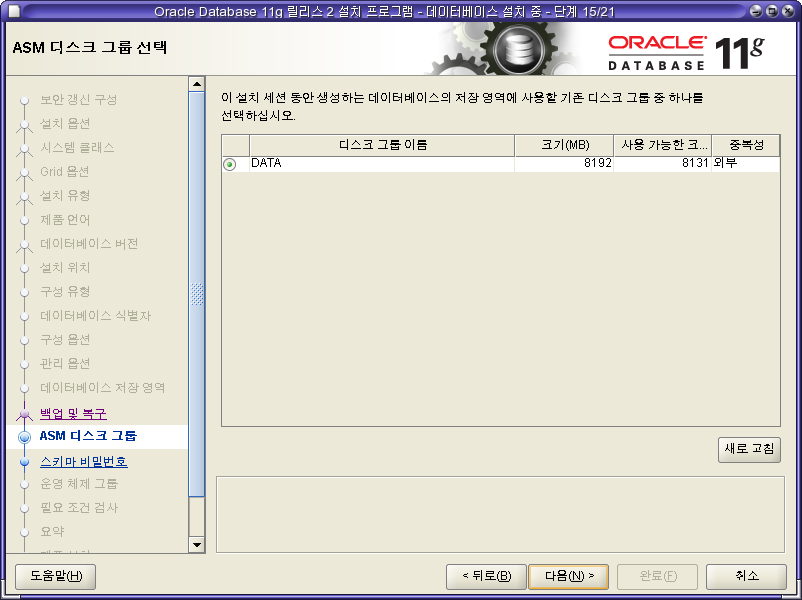

Oracle Grid Infrastructure 설치시 생성했던 ASM 저장소가 선택되어있을 것이다. [다음]을 클릭한다.

[모든 계정에 동일한 비밀번호 사용]을 선택하고 비밀번호를 입력한 후, [다음]을 클릭한다.

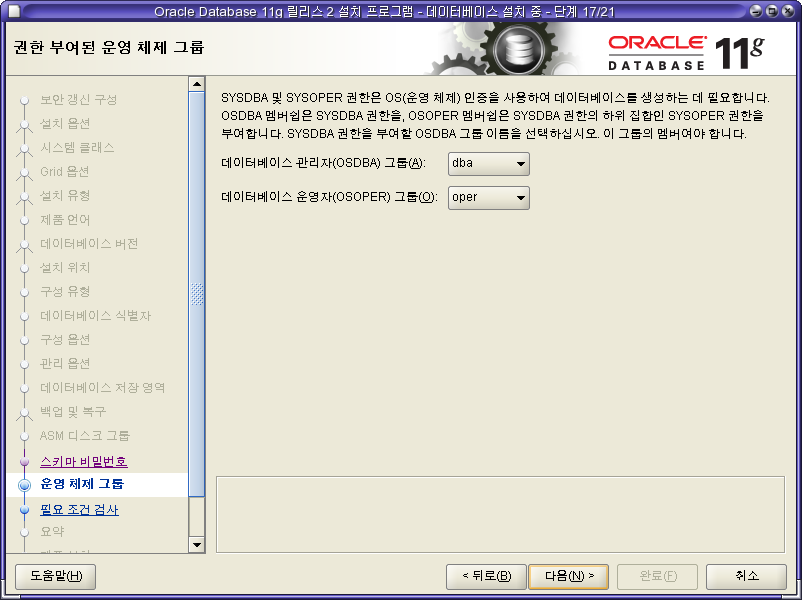

[다음]을 클릭한다.

조건을 검사하는 중이다. 문제 없다면 자동으로 다음으로 넘어간다.

[완료]을 클릭한다.

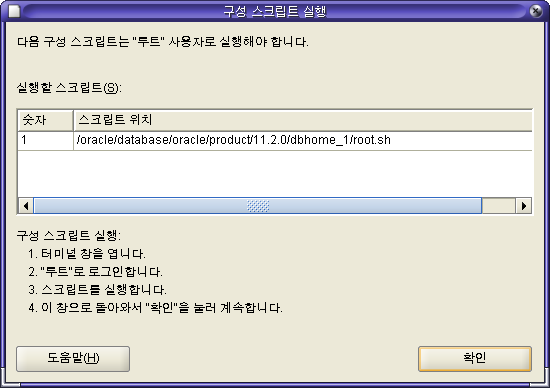

제품을 설치하고 데이터베이스를 생성하는 중이다. 설치 마지막에 루트 스크립트를 실행하라고 나오면 아래와 같이 루트 권한으로 실행한다.

root@wl /oracle/database/oracle/product/11.2.0/dbhome_1 # ./root.sh
Running Oracle 11g root.sh script...

The following environment variables are set as:
    ORACLE_OWNER= oracle
    ORACLE_HOME=  /oracle/database/oracle/product/11.2.0/dbhome_1

Enter the full pathname of the local bin directory: [/usr/local/bin]:
The file "dbhome" already exists in /usr/local/bin.  Overwrite it? (y/n) [n]:
The file "oraenv" already exists in /usr/local/bin.  Overwrite it? (y/n) [n]:
The file "coraenv" already exists in /usr/local/bin.  Overwrite it? (y/n) [n]:

Entries will be added to the /var/opt/oracle/oratab file as needed by
Database Configuration Assistant when a database is created
Finished running generic part of root.sh script.
Now product-specific root actions will be performed.
Finished product-specific root actions.
root@wl /oracle/database/oracle/product/11.2.0/dbhome_1 #

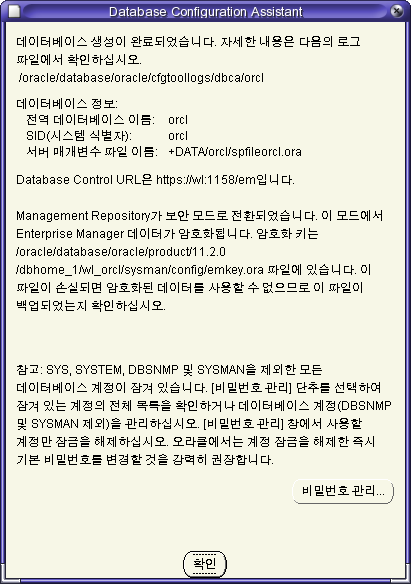

[닫기]을 클릭한다. https://localhost:1158/em을 기억하자.

Oracle Enterprise Manager 11g

Database Control

https://localhost:1158/em에 접속한다.

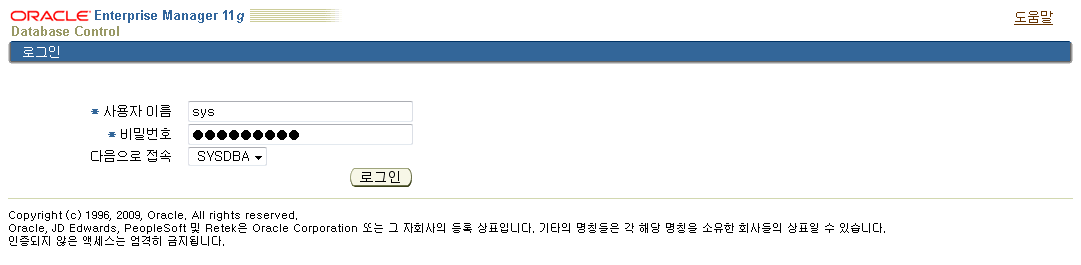

sys계정으로 sysdba으로 접속한다.
아래와 같은 화면을 볼 수 있을 것이다.
